Sat-Schüssel-Feineinsteller

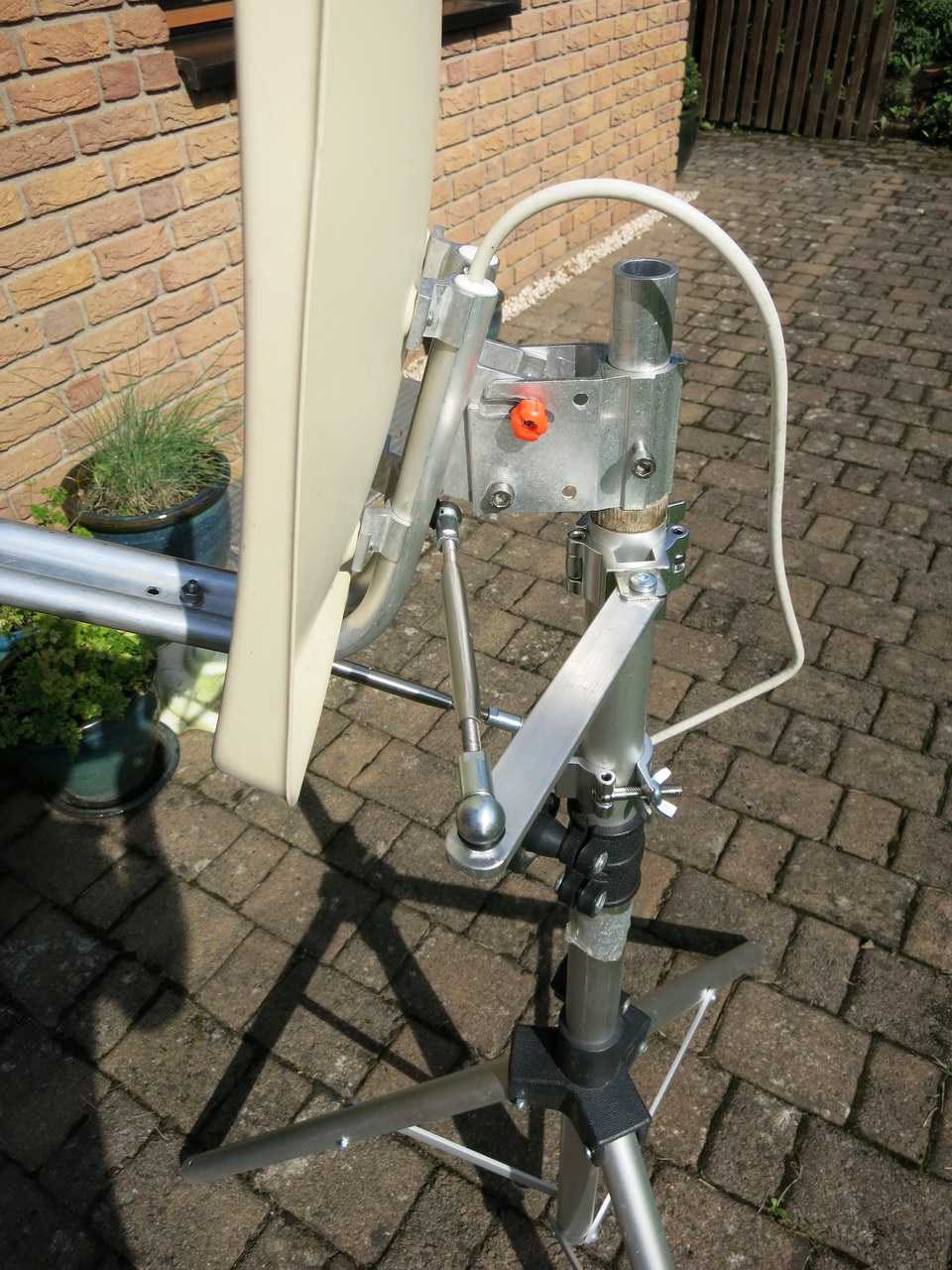

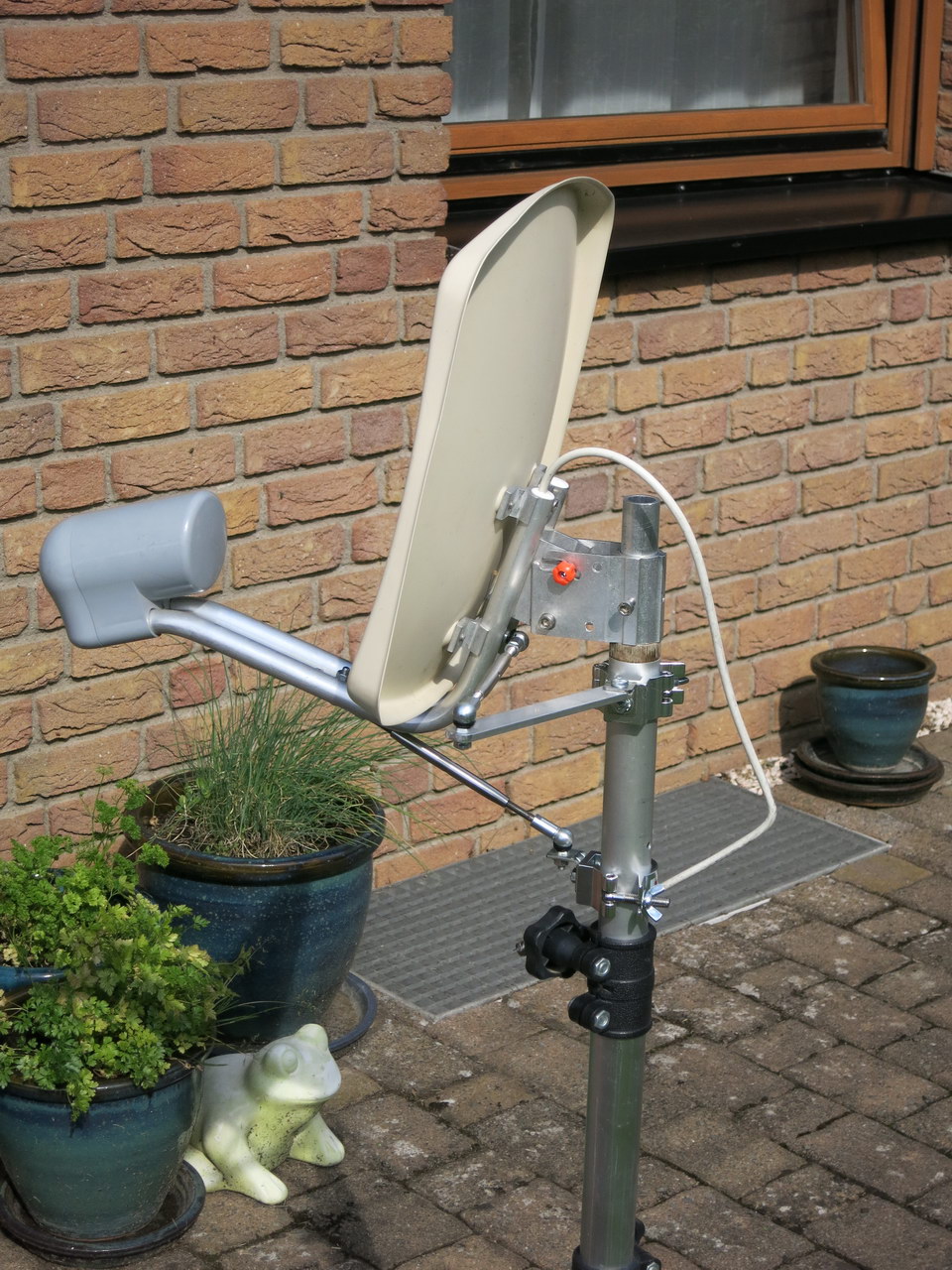

Wenn wir an einem neuen Campingplatz ankommen, möchten wir möglichst unkompliziert  die Sat-Anlage einrichten. Wenn das nicht per „Abgucken“ der Richtung bei den Nachbarn geht, greife ich zu meiner Feineinstellung.  Selbst mit Standardteilen  gebaut. Hier erst mal die Fotos:

Stückliste*:

2 Stück Kugelköpfe  mit Rechtsgewinde (M6)

2 Stück Kugelköpfe  mit Linksgewinde (M6)

1 Stück Gewindestange M6 Rechtsgewinde

1 Stück Gewindestange M6 Linkssgewinde

4 Stück Kugelpfannen mit Gewinden (kommt üblicherweise im Set)

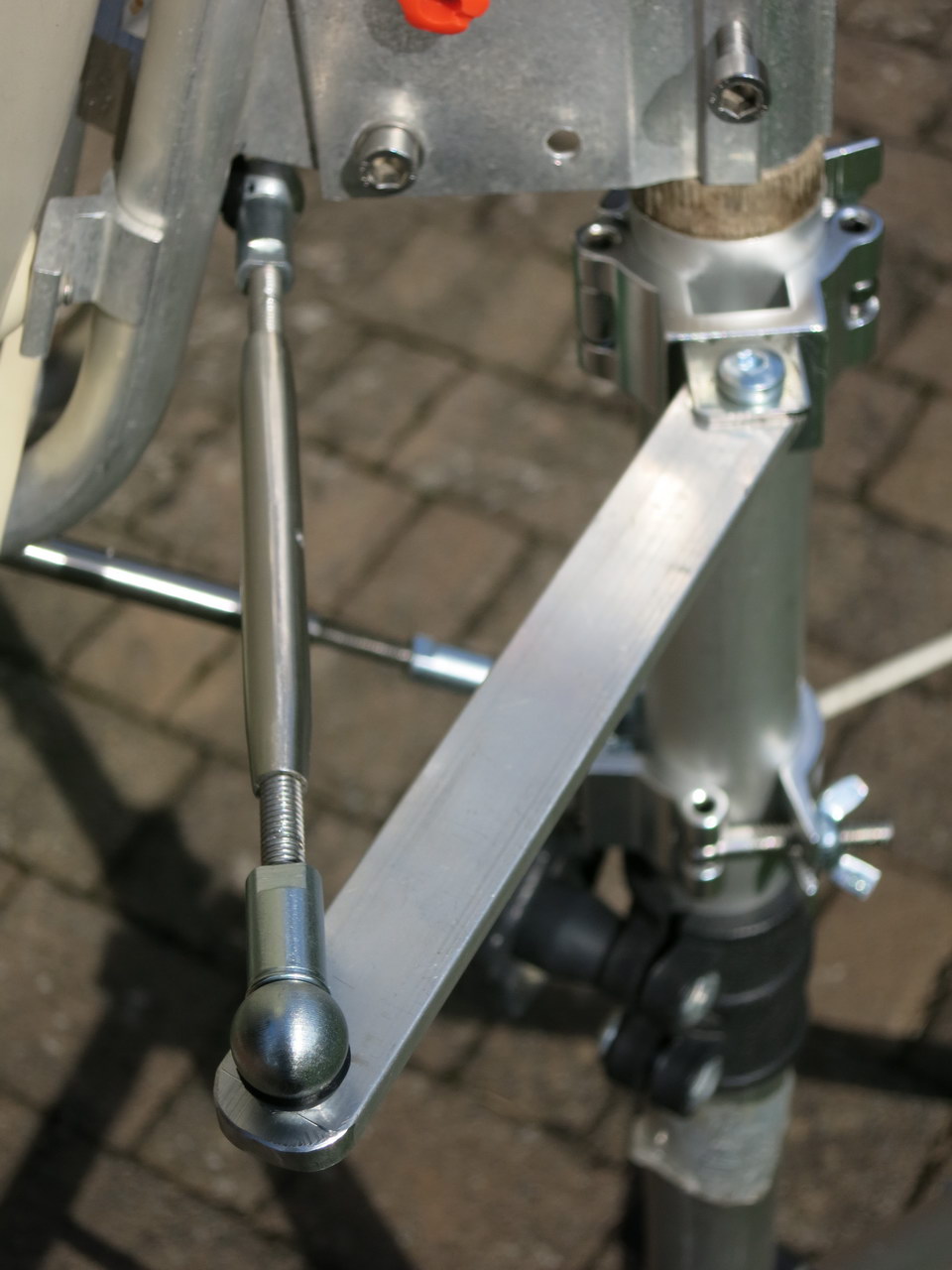

2 Stück Wantenspanner aus dem Segelbereich M6

2 Stück Winkel, verzinkt

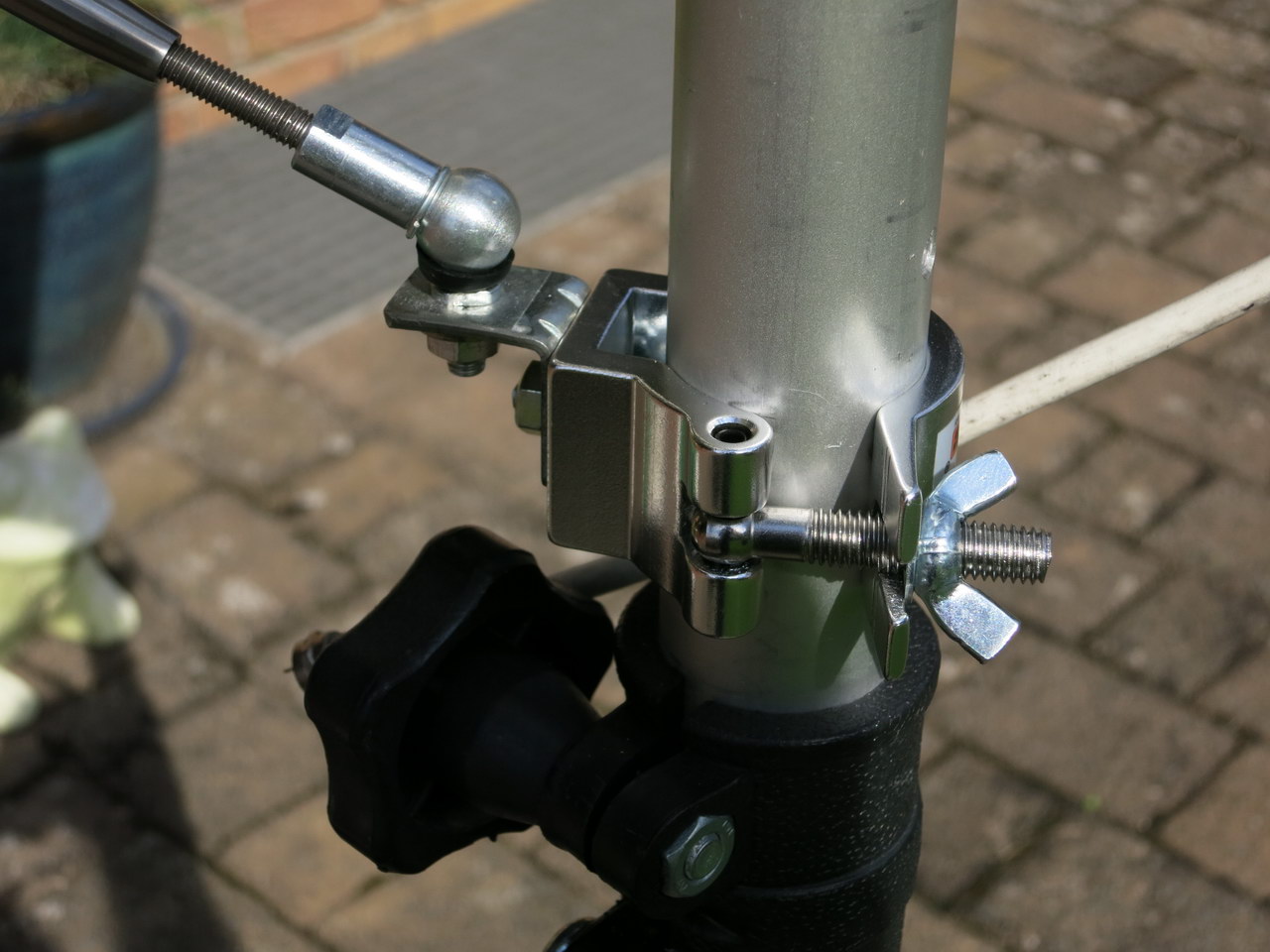

2 Stück Mastklemmen mit Flügelmuttern

1 Stück Alu-Flachprofil 250 x 20 x 3 mm

Die üblichen Kleinteile, Muttern, Scheiben, ggf. Gewindeschneider.

Werkzeuge wie üblich Bohrmaschine, Metallsäge, Feilen, u.s.w.

*Die Maße sind aus dem Gedächtnis geschrieben. Ich habe die Einsteller 2014 gebaut. Falls Sie das nachbauen wollen und genauere Daten brauchen, schreiben Sie mich bitte an.

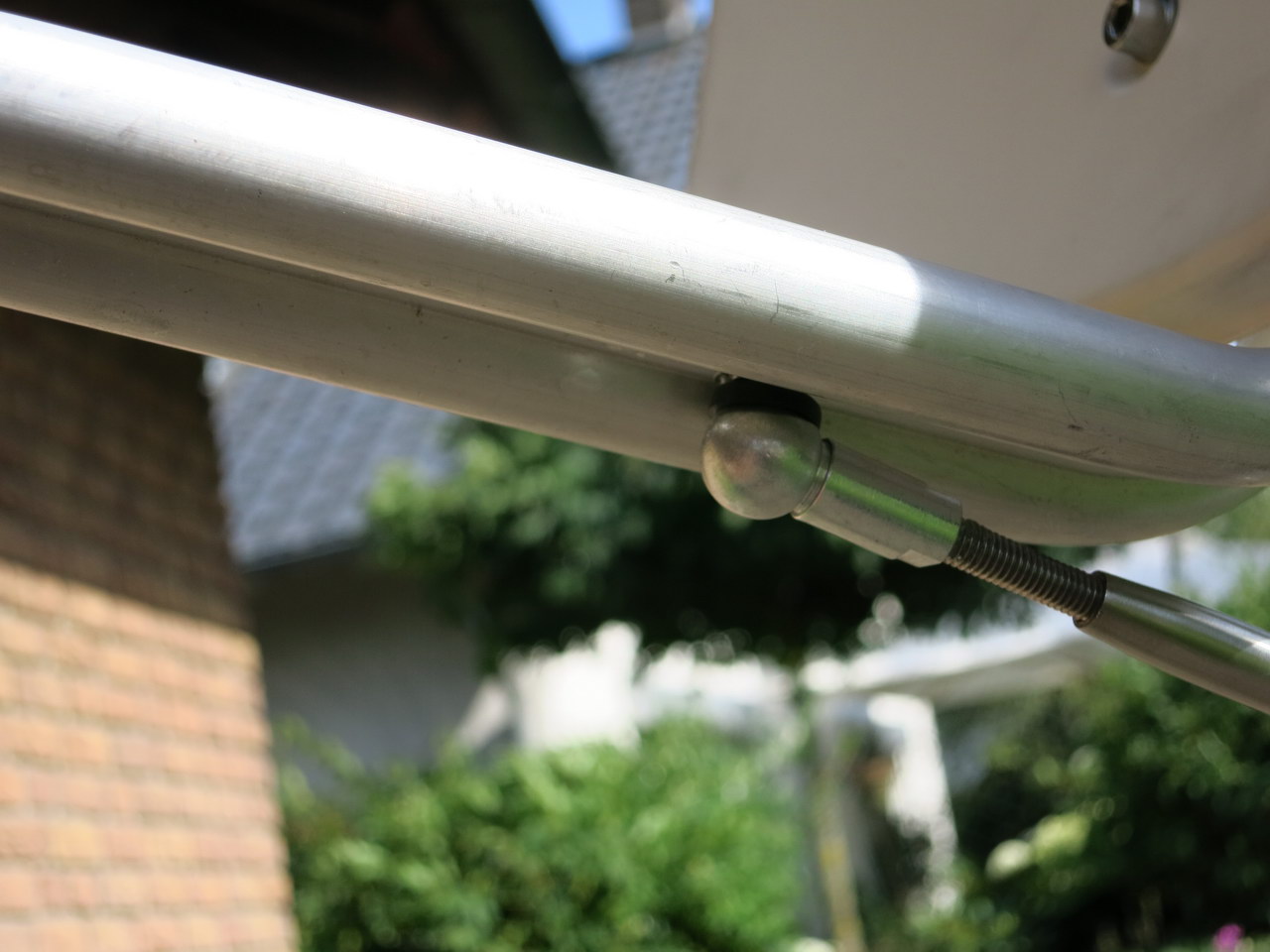

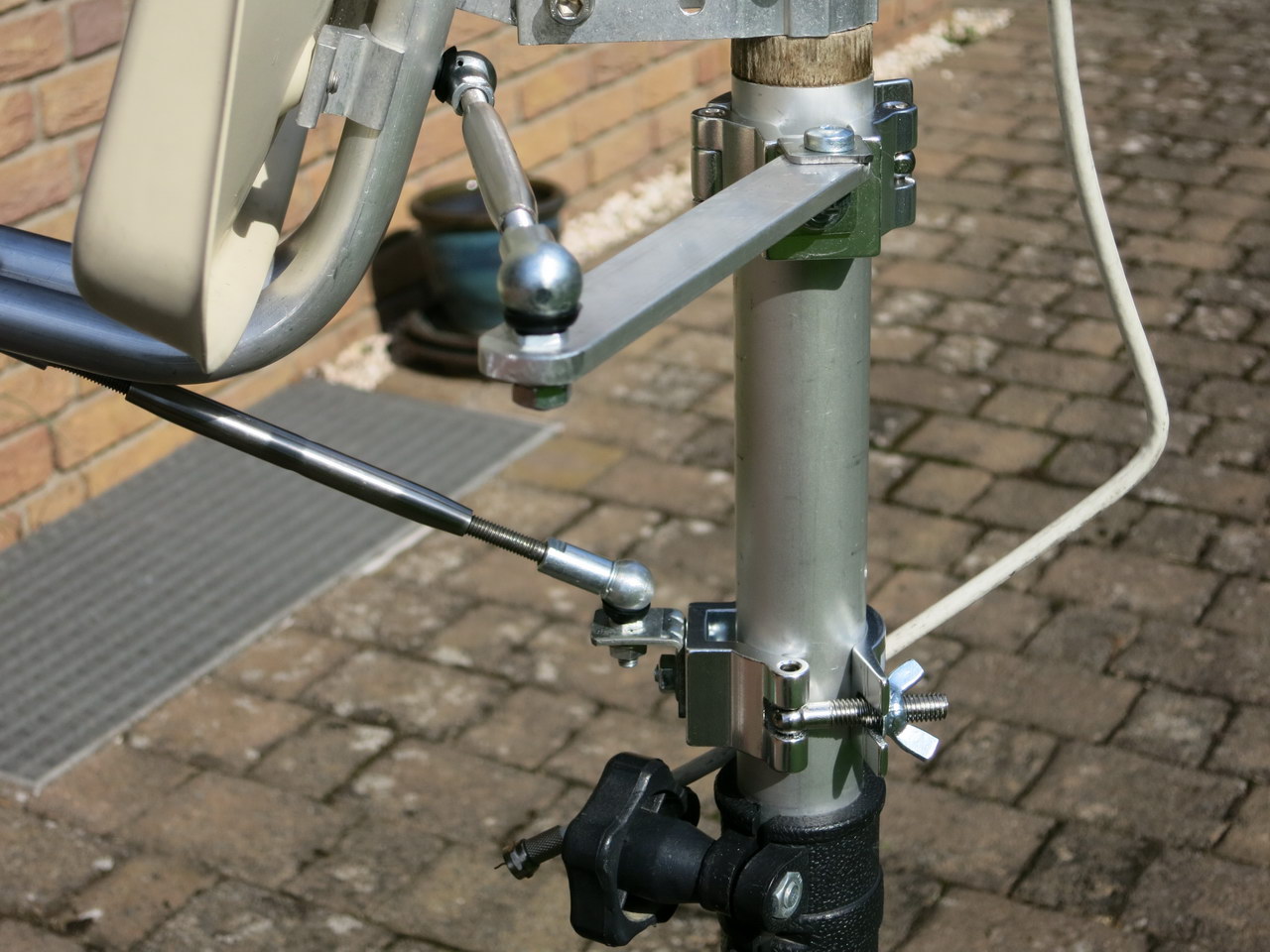

Die Kugelpfannen haben Sperrfedern. Ich habe diese nicht montiert, weil ich beiden Kugeln nach dem Einstellen kurz an den Köpfen der Schüssel aushebele und wieder verpacke. Ein Nachstellen ist üblicherweise nicht nötig. Die Klemmung der Höhenverstellung habe ich nachträglich mit Flügelmuttern ausgestattet.

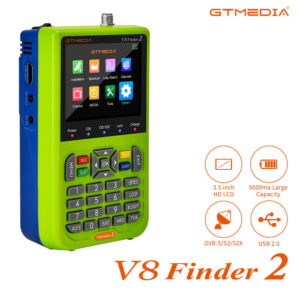

Seit ein paar Jahre habe ich den Komfort noch erhöht, indem ich einen Sat-Finder mit eingebautem Akku und TV-Bildschirm nutze – das mindert die lautstarke Kommunikation ein wenig.
